Cesium 行政区反向遮罩的屏幕空间实现

这篇文章解决什么问题

行政区遮罩常见于指挥调度、态势感知和专题地图页面：业务关注区保持清晰，区域外统一压暗，再用高亮边界告诉用户当前视野的主角在哪里。

这个效果看起来像是在地图上挖了一个洞，但它不一定适合用真实地理裁剪来做。这里的目标只是视觉表达：不裁剪瓦片、不改造底图、不参与空间分析，也不要求区域外数据真的被过滤。

因此这个 Demo 最终采用屏幕空间反向遮罩：在 Cesium 画布上方叠加一个透明 canvas，每帧把 GeoJSON 面投影到屏幕坐标，再用 evenodd 规则绘制“全屏遮罩 + 行政区洞口”。地图本身照常渲染，遮罩只负责改变用户看到的视觉层次。

核心难点

第一个难点是遮罩应该跟着相机变化。行政区边界存在于经纬度空间，但屏幕遮罩画在 DOM canvas 上。相机缩放、旋转、飞行之后，GeoJSON 点必须重新投影到当前屏幕坐标，否则洞口会和真实行政区错位。

第二个难点是面数据的结构。GeoJSON 里既可能是 Polygon，也可能是 MultiPolygon；一个面还可能有内洞。遮罩需要只消费面要素，并跳过线、点等非面几何，避免把业务数据里的其他几何误当成遮罩。

第三个难点是边界观感。单条 cyan 线很容易显得薄，图形化大屏里更常见的是外层发光加内层亮线。这个 Demo 使用两层 Cesium polyline：外层负责氛围发光，内层负责轮廓锐度。

实现思路

整体链路可以分成四步。

第一步，解析行政区 GeoJSON。实现支持 FeatureCollection、Feature 和 Geometry 输入，但只收集 Polygon / MultiPolygon，并把每个 ring 规范成可投影的经纬度点列。

第二步，创建屏幕遮罩 canvas。canvas 挂在 viewer.container 上方，pointer-events 设为 none，让它不影响 Cesium 原有交互；同时监听 scene.postRender，在 Cesium 每次渲染后重画遮罩。

第三步，把经纬度投影到屏幕坐标。每个点先转成 Cartesian3，再通过 Cesium 的场景转换 API 得到当前窗口坐标，最终写入 canvas path。

第四步，用 evenodd 填充。先画一个覆盖全屏的矩形，再画行政区 ring。canvas 使用奇偶填充规则后，外部会被遮罩色填充，行政区内部则成为透明洞口。

技术流程图

正在渲染流程图...

关键代码解析

GeoJSON 解析阶段只收集面几何。这样同一份行政区数据里即使带有辅助线、标注点或其他几何，也不会影响遮罩生成。

function collectPolygonCoordinates(input, target, stats) {
  if (input.type === 'Polygon') {
    target.push(input.coordinates)
    return
  }

  if (input.type === 'MultiPolygon') {
    const polygons = Array.isArray(input.coordinates) ? input.coordinates : []
    target.push(...polygons)
    return
  }

  stats.skippedGeometryCount += 1
}

屏幕 canvas 的关键不在样式，而在它和 Cesium 渲染循环的绑定。遮罩每帧根据当前相机重新计算，因此它不会在飞行或缩放后停留在旧位置。

const canvas = document.createElement('canvas')
Object.assign(canvas.style, {
  position: 'absolute',
  inset: '0',
  width: '100%',
  height: '100%',
  pointerEvents: 'none'
})

container.appendChild(canvas)
this.screenContext = canvas.getContext('2d')
this.screenRenderCallback = () => {
  this.drawScreenMask()
}
this.viewer.scene.postRender.addEventListener(this.screenRenderCallback)

投影阶段需要兼容 Cesium 版本差异。当前实现优先使用 worldToWindowCoordinates，如果项目里仍有旧版本 Cesium，也保留后备转换路径。

function worldToWindowCoordinates(Cesium, scene, cartesian) {
  const sceneTransforms = Cesium.SceneTransforms

  if (typeof sceneTransforms?.worldToWindowCoordinates === 'function') {
    return sceneTransforms.worldToWindowCoordinates(scene, cartesian)
  }

  if (typeof scene.cartesianToCanvasCoordinates === 'function') {
    return scene.cartesianToCanvasCoordinates(cartesian)
  }

  return null
}

真正形成“外部压暗、内部透明”的是 evenodd。先把整屏矩形写入 path，再写入行政区边界；填充时 canvas 会把重叠次数为奇数的区域涂色，行政区内部则被反向镂空。

context.clearRect(0, 0, size.width, size.height)
context.beginPath()
context.rect(0, 0, size.width, size.height)

for (const polygon of this.parsedPolygons) {
  this.drawProjectedRing(polygon.outer.points)

  for (const hole of polygon.holes) {
    this.drawProjectedRing(hole.points)
  }
}

context.fillStyle = colorToCssRgba(this.options.maskColor)
context.fill('evenodd')

边界没有画在 canvas 里，而是继续交给 Cesium entity。这样线宽、发光和贴地显示可以利用 Cesium 的 polyline 能力，也能跟地图深度关系保持一致。

polyline: {
  positions: this.createBoundaryPositions(points),
  width,
  material: new Cesium.PolylineGlowMaterialProperty({
    glowPower,
    color
  }),
  clampToGround: true
}

效果与边界

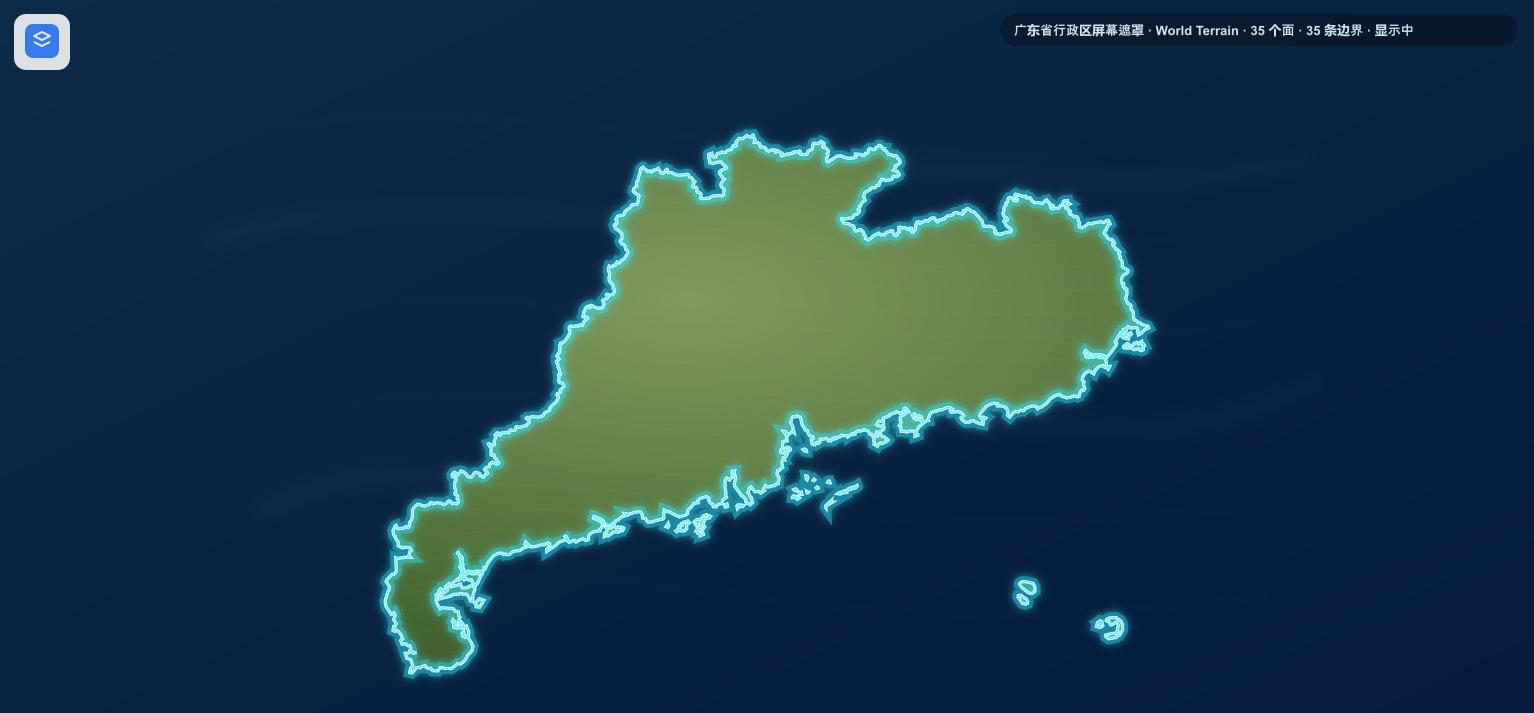

这个方案最适合图形化大屏和业务专题图：区域内保持原始地图清晰度，区域外用统一色调压暗，边界通过 cyan 发光线加强识别。遮罩颜色、透明度、边界宽度和发光强度都可以作为视觉参数暴露给业务侧。

它的边界也很明确。屏幕遮罩不是地理裁剪，不会阻止用户点击区域外对象，也不会减少底图或瓦片加载。它只改变最终画面，因此实现成本低，和底图、地形、影像源之间的耦合也低。

另外，屏幕空间方案依赖当前相机投影。俯视地图场景下效果最稳定；如果相机大幅倾斜、行政区跨过地平线，屏幕投影得到的是当前可见画面里的形状，而不是严格的二维制图投影。

小结

这类行政区遮罩的核心不是把 Cesium 地图真的裁开，而是把空间数据转换成屏幕上的反向镂空路径。

GeoJSON 负责提供行政区边界，Cesium 负责把经纬度点投影到当前窗口坐标，canvas 负责用 evenodd 填充规则生成透明洞口，polyline 负责提供可视化边界强调。

当需求只是“突出一个行政区、压暗其他区域”时，屏幕空间遮罩比真实地表挖洞更直接，也更容易做出图形化大屏里常见的 HUD 视觉效果。
